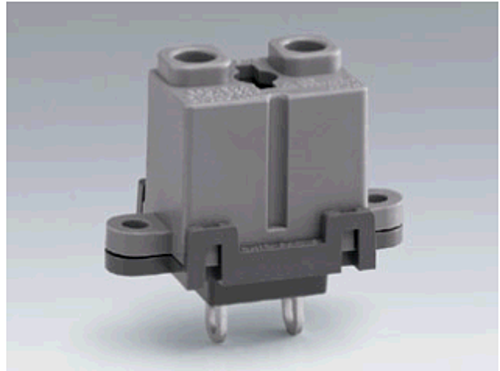

端子間ピッチ8mm＆電源用スクリューレス
単銅線専用です。

材質/色
・主絶縁材 (本体)　PBT (UL94V-0)/GY (グレー)
・主絶縁材 (ボタン)　PBT (UL94V-0)/B (黒)

仕様
・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
C-UL規格・TÜV規格 (IEC60947-7-1に適合)
PSEマーク品 (機器用、認定機関名JET)
※PSE品としてご使用の場合は単線Φ1.6mmかΦ2.0mmをご使用ください。
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　単線 :Φ1.6mm～Φ2.0mm
(AWG16～AWG12)
・端子金具　はんだ付け用端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径φ4mm)
・取付方式　ねじ止め
・取付板厚　2.0mm

商品概要
・ボタンの動作を円滑にするため、ボタンにフッ素樹脂を
塗布しております。ボタン操作部の凹箇所等にこのフッ素樹脂が
集中して滞留することにより白い異物が付着した様に
見えることがありますが、品質には問題ありません。

使用上の注意
・規格品としてご使用の場合は、規格上の制約等をご確認ください。

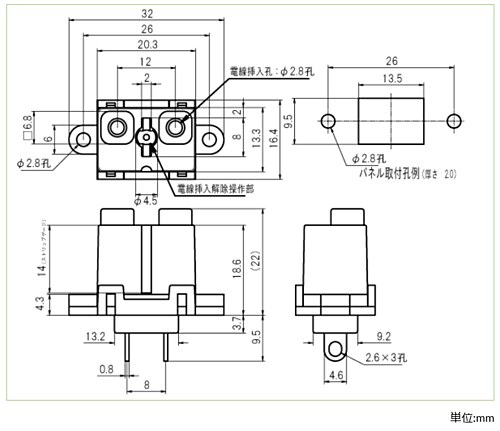

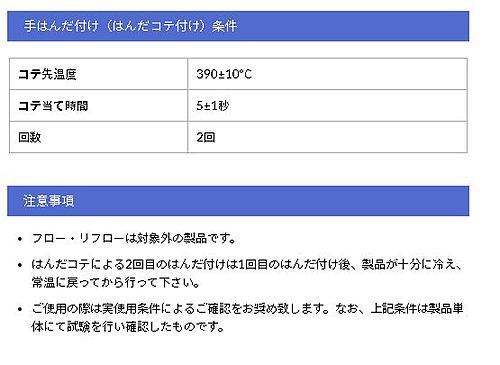

手はんだ付け（はんだコテ付け）条件
・コテ先温度　390±10℃
・コテ当て時間　5±1秒
・回数　2回

※フロー・リフローは対象外の製品です。
はんだコテによる2回目のはんだ付けは
1回目のはんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。
